動風圧試験

財団法人ベターリビング筑波建築試験センターにて試験体の気密性・水密性・耐風圧試験を行いました。

■気密性
試験方法	JIS A 4706						等級
気密性	正圧の各圧力差における通気量は JIS A 4706-1996 に規定される気密性区分、２等級線の範囲内であった。						A-4

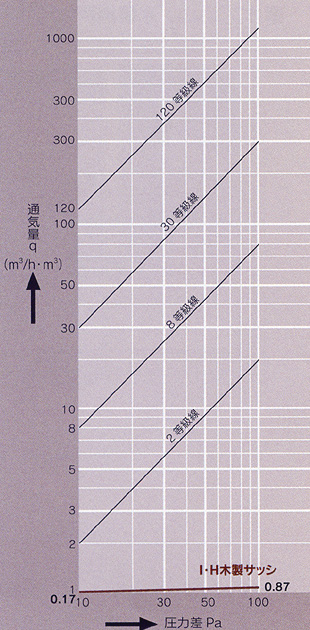

気密性の等級 ( JIS A 4706, JIS A 4702 )
等級	A-1		A-2		A-3		A-4
気密性等級線	120 等級線		30 等級線		8 等級線		2等級線
					木造用・ビル用一般サッシ
							断熱サッシ防音サッシ（アイエイチ木製サッシ）
■水密性
試験方法	JIS A 4706						等級
水密性	圧力差、中央値 500 Pa において枠外への漏水が生じなかった。						W-5
水密性の等級 ( JIS A 4706, JIS A 4702 )
等級	W-1	W-2	W-3		W-4		W-5
圧力差 (Pa) (脈動圧中央値)	100	150	250		350		500
		木造用住宅用サッシ
				ビル低層用サッシ
							ビル用サッシ（アイエイチ木製サッシ）
■耐風圧
試験方法	JIS A 4706						等級
耐風圧	枠と框の最大相対変位量は 8.8mm (負圧 5000Pa) であった。						S-7 以上
耐風圧力の等級 ( JIS A 4706, JIS A 4702 )
等級	S-1	S-2	S-3	S-4	S-5	S-6	S-7	S-7 以上
圧力差 (Pa) (脈動圧中央値)	800	1000	1600	2000	2400	2800	3600	5000
	木造用サッシ (3階まで)			ビル用サッシ（アイエイチ木製サッシ）
				(低層用)	(中階層から)
